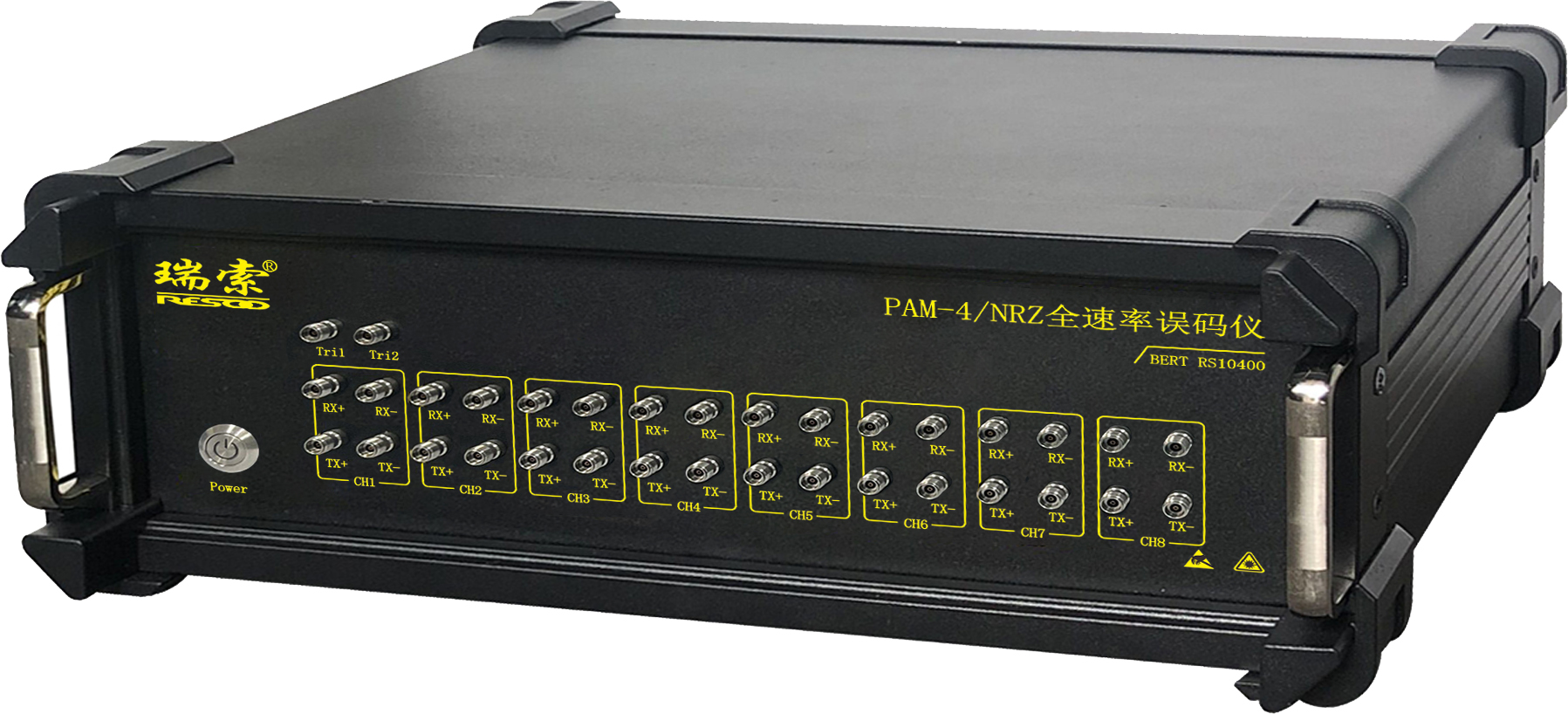

參考圖片，以實物為準

產品介紹:

RS10400G***是一款多通道，多速率，高性能高質量的PAM4/NRZ誤碼率分析儀；主要由8組電通道組成，自定義速率測試設置，通道速率支持和互聯互通；支持10G到29.5G NRZ收發速率，支持20G到59G PAM4發送速率，方便用戶的各種轉換互聯；同時為客戶提供了400G的NRZ/PAM4信號源，也方便用戶的各種轉換互聯（包含光電轉換和速率轉換）。

可提供可選的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。

支持速率：

NRZ:支持10G到200G NRZ收發速率;

PAM4:支持20Gb到400G PAM4發送速率;

支持10G到29.5G任意速率用戶自定義輸入；

產品特點：

多輸出接口：8對輸出，8對輸入，2個時鐘；

多電平輸出：差分200mV至900mV可調節，幅值可配制。

多電平輸入：差分200mV至900mV輸入。

極性可調功能：收發端極性可調。

校準功能：帶有傳輸延時校準功能，防止因線路傳輸延時產生的誤碼；

切換功能：通道支持PAM4和NRZ任意切換；

統計功能：帶有誤碼實時統計功能；

擴展功能：帶有用戶可編程接口（API），允許用戶自定義開發上位機軟件；

記錄功能：上位機軟件帶有測試數據記錄存儲功能（選配）；

應用靈活：支持任意通道輸出，任意通道輸入（需滿足條件：同速率和同碼型）；

多種控制：支持用戶界面控制和遠程控制；

支持碼型圖案(Pattern)：

支持碼型(Pattern)：PRBS 27 -1、PRBS 29-1、PRBS 211 -1；PRBS 213 -1、PRBS 215 -1、PRBS 216 -1；PRBS 223-1、PRBS 231 -1、PRBS13Q、SSSPRQ、CID；

應用領域：

RS10400G***主要用于研發測試，生產質量控制，互聯標準接收和轉換測試；例如：

各種千兆以太網(Ethernet)；

各種光纖通道網(Fiber Channel)；

各種同步數據網(SDH/STM-XX)；

各種高速數據傳輸(Infiniband-HDR)；

芯片間，芯片至模塊，背板，轉換器，有源光纖電纜接口等；

光收發模塊研發和生產;特別是并行40G,100G,200G和400G產品；

光器件/子系統研發和生產；

系統設備供應商來料質量檢驗和生產；

系統設備的安裝和故障解決；

其它接口：

觸發輸出：單端交流耦合1/2，1/4，1/8，1/16和1/32時鐘；

電口數據輸出：差分交流耦合，支持?jǐn)?shù)據反相；

電口數據輸入：差分交流耦合，支持?jǐn)?shù)據反相；

外殼接地柱；

220V 直流電源輸入口；

USB2.0接口1個；
