參考圖片，以實物為準
產品簡介:

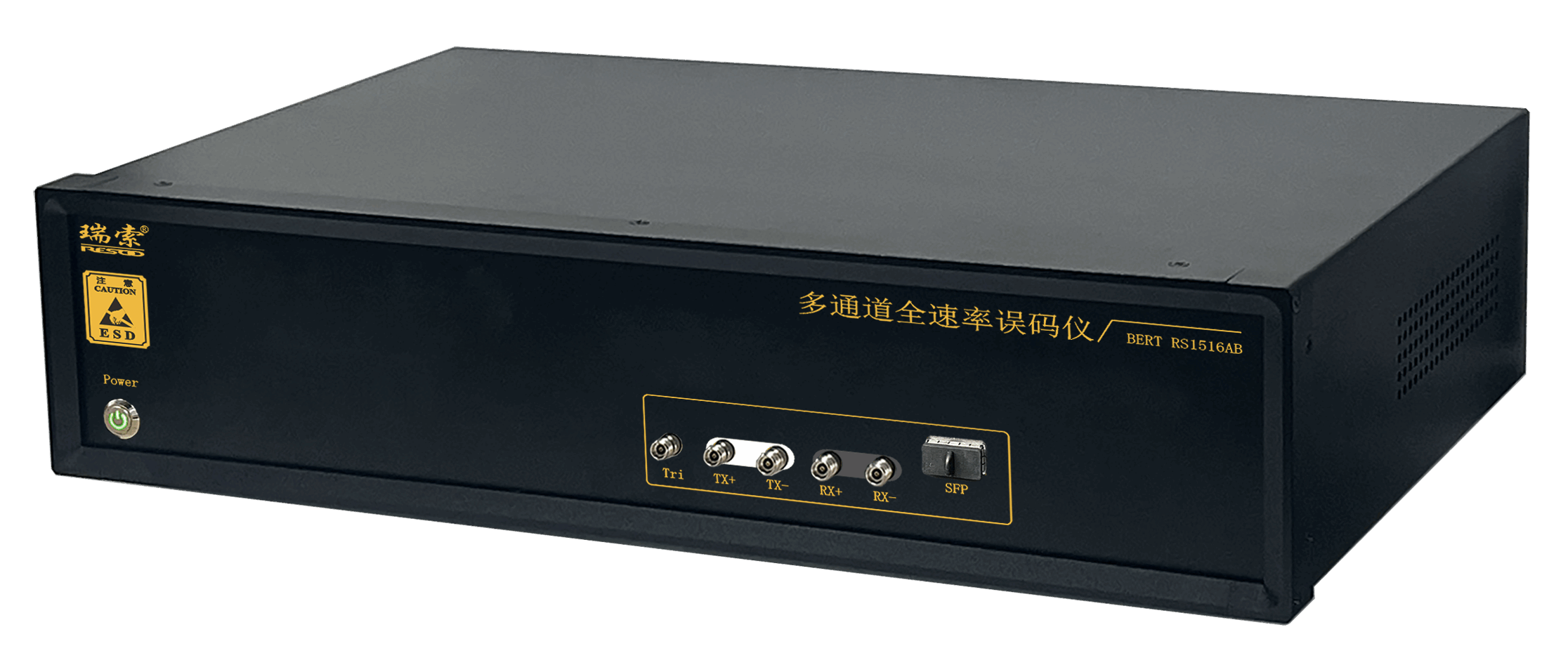

RS1516AB是一款多速率選擇，高性能高質量的誤碼分析儀. 它包含一個碼型產生器、時鐘產生和恢復電路、誤碼分析器；提供集成的計算機圖形 界面接口實現RS1516AB 的控制。還可以提供可選的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。
應用領域：
光收發模塊研發和生產;特別是生產16G以下的產品；
光器件系統研發和生產；
系統設備供應商來料質量檢驗和生產；
系統設備的安裝和故障解決；
各種千兆以太網(Ethernet)；
各種光纖通道網(Fiber Channel)；
各種同步數據網(SDH/STM-XX)；
各種高速數據傳輸(Infiniband-HDR)；
芯片間，芯片至模塊，背板，轉換器，有源光纖電纜接口等；
產品特點：
高帶寬：支持155M-15.2G任意速率用戶自定義輸入；
多電平輸出：差分200mV至1200mV可調節，幅值可配制;
多電平輸入：差分200mV至1200mV輸入；
極性可調功能：收發端極性可調；
校準功能：帶有傳輸延時校準功能，防止因線路傳輸延時產生的誤碼；
統計功能：帶有誤碼實時統計功能，并可生成測試結果文檔，用于數據分析；
擴展功能：帶有用戶可編程接口（API），允許用戶自定義開發上位機軟件；
記錄功能：上位機軟件帶有測試數據記錄存儲功能；
高穩定：連續5000小時無故障工作運行；
應用靈活：支持任意通道輸出，任意通道輸入（需滿足條件：同速率和同碼型）；
遠程互通：支持兩地兩臺互聯互通；
多種控制：支持用戶界面控制和遠程控制；
支持碼型(Pattern)：
PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1、PRBS58、PRBS9_5；
應用接口：
觸發輸出：?jiǎn)味私涣黢詈?/2或1/4時鐘；
電口數據輸出：差分交流耦合；
單端輸入匹配50歐姆匹配頭；
外部時鐘輸入：可以根據外部時鐘同步外部數據；
其它接口：
外殼接地柱
220V 交流電源輸入口
USB2.0接口1個
