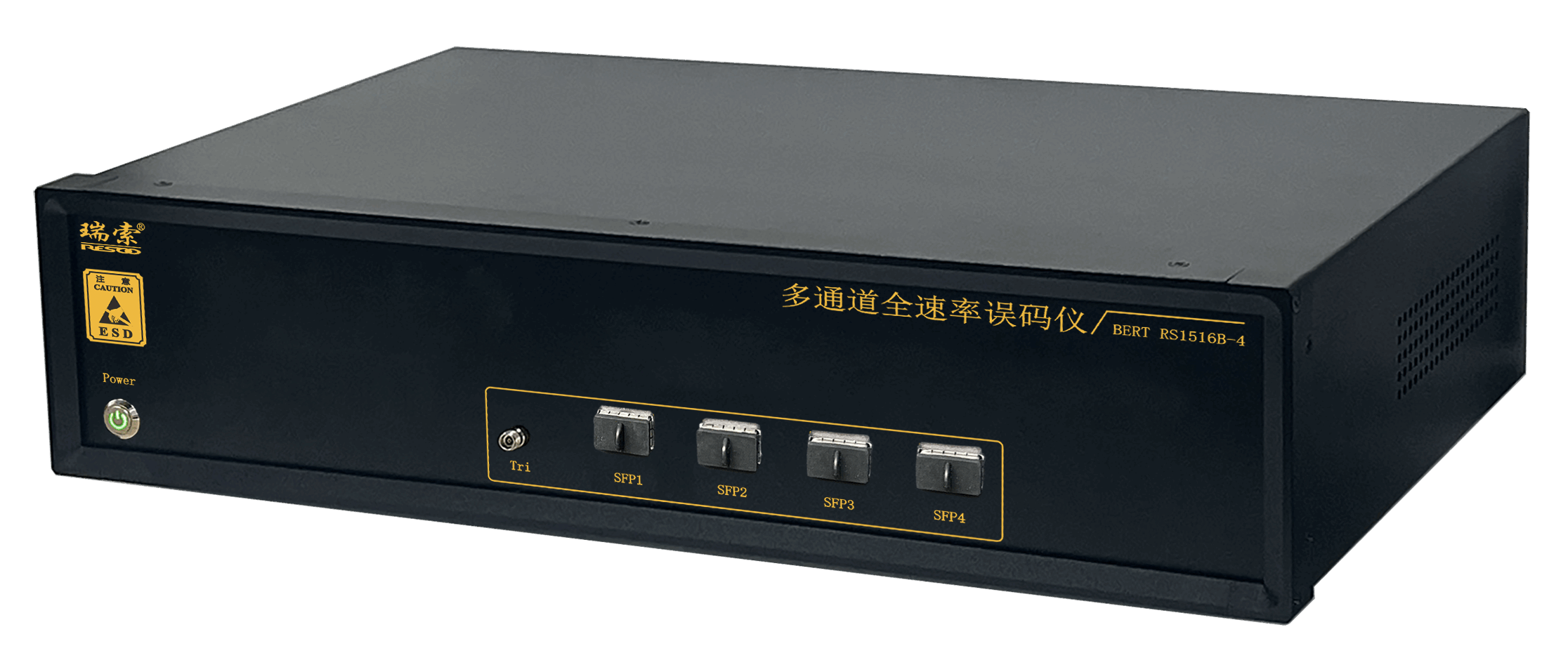

參考圖片，以實物為準
RS1516B-4是一款多通道，多速率，高性能高質量的誤碼分析儀. 它包含一個碼型產生器、時鐘產生和恢復電路、誤碼分析器；提供集成的計算機圖形界面接口實現RS1516B-4 BERT的控制。還可以提供可選的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。
應用領域：
RS1516B-4 BERT是以研發，測試，生產，質量及工程全面通信人才為設計對象，幫助他們驗證芯片、器件、收發信機模塊及子組件、電路板以及系統。這些被測器件和系統主要在數據中心和通信行業使用，具有串行I/O端口，RS1516B-4 BERT可用于多種常見互聯標準的接收和轉換測試。
例如：
光收發模塊研發和生產；
光器件/子系統研發和生產；
系統設備供應商來料質量檢驗和生產；
系統設備的安裝和故障解決；
各種千兆以太網(Ethernet)；
各種光纖通道網(Fiber Channel)；
各種同步數據網(SDH/STM-XX)；
各種高速數據傳輸(Infiniband-HDR)；
芯片間，芯片至模塊，背板，轉換器，有源光纖電纜接口等；
產品特點：
時鐘接口：1個時鐘輸出；
多輸入輸出接口：4個SFP接口；
高帶寬：從155M-15.2G（每通道）；
用戶自定義輸入：支持155M-15.2G任意速率用戶自定義輸入；
校準功能：帶有傳輸延時校準功能，防止因線路傳輸延時產生的誤碼；
統計功能：帶有誤碼實時統計功能，并可生成測試結果文檔，用于數據分析；
擴展功能：帶有用戶可編程接口（API），允許用戶自定義開發上位機軟件；
記錄功能：上位機軟件帶有測試數據記錄存儲功能；
高穩定：連續5000小時無故障工作運行；
應用靈活：支持任意通道輸出，任意通道輸入（需滿足條件：同速率和同碼型）；
遠程互通：支持兩地兩臺互聯互通；
多種控制：支持用戶界面控制和遠程控制；
支持碼型(Pattern)：
支持碼型：(Pattern)：(Pattern)：PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1；
應用接口：
觸發輸出：單端交流耦合1/2、1/4時鐘；
外部時鐘輸入：可以根據外部時鐘同步外部數據；
其它接口：
外殼接地柱
220V 交流電源輸入口
USB2.0接口1個
