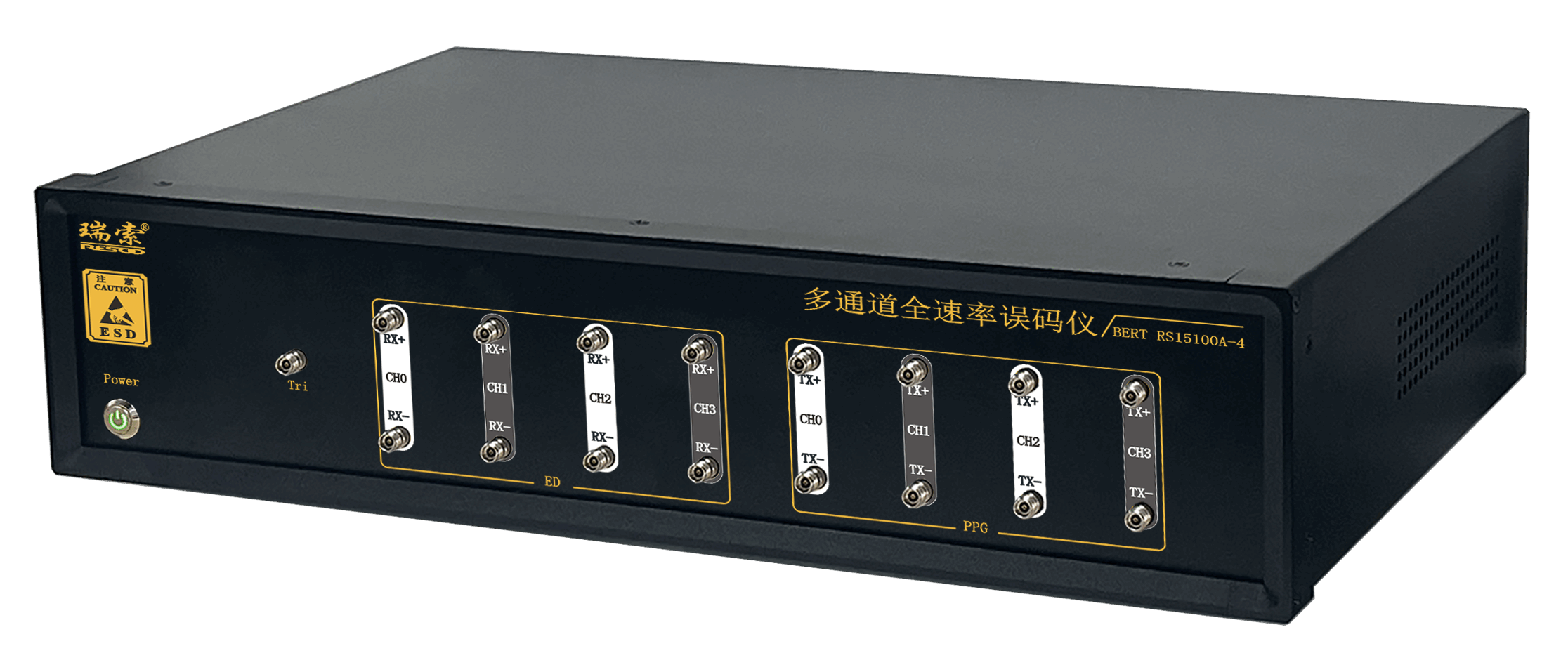

參考圖片，以實物為準
RS15100A-4是一款多通道，多速率，高性能高質量的誤碼分析測試儀. 它包含一個碼型產生器、時鐘產生和恢復電路、誤碼分析器；提供集成的計算機圖形界面接口實現RS15100A-4 BERT的控制。
還可以提供可選的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。
應用領域：
光收發模塊研發和生產；
光器件/子系統研發和生產；
光纖通信系統;
衛星通信系統;
各種高速數字接口和總線標準（如USB、以太網、光纖通道等）;
系統設備供應商來料質量檢驗和生產；
系統設備的安裝和故障解決；
誤碼率測試儀是科研人員和工程技術人員進行通信系統研發和調試的重要工具;
產品特點：
多輸出接口：4對差分信號輸出和1個時鐘信號；
多輸入接口：4對差分信號輸入；
高帶寬：從9.953G~31G（每通道）；
用戶自定義輸入：支持23G到31G和9.953G~15G任意速率用戶自定義輸入；
多電平輸出：差分200mV至1000mV可調節，幅值可配制。
多電平輸入：差分200mV至1000mV輸入；
極性可調功能：收發端極性可調；
校準功能：帶有傳輸延時校準功能，防止因線路傳輸延時產生的誤碼；
統計功能：帶有誤碼實時統計功能，并可生成測試結果文檔，用于數據分析；
擴展功能：帶有用戶可編程接口（API），允許用戶自定義開發上位機軟件；
記錄功能：上位機軟件帶有測試數據記錄存儲功能；
高穩定：連續5000小時無故障工作運行；
應用靈活：支持任意通道輸出，任意通道輸入（需滿足條件：同速率和同碼型）；
遠程互通：支持兩地兩臺互聯互通；
多種控制：支持用戶界面控制和遠程控制；
支持碼型(Pattern)：
支持碼型：PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1；
應用接口：
發輸出：?jiǎn)味私涣黢詈?/8時鐘；
電口數據輸出：差分交流耦合，支持?jǐn)?shù)據反相；
單端輸入匹配50歐姆匹配頭；
其它接口：
外殼接地柱
220V 交流電源輸入口
USB2.0接口1個
