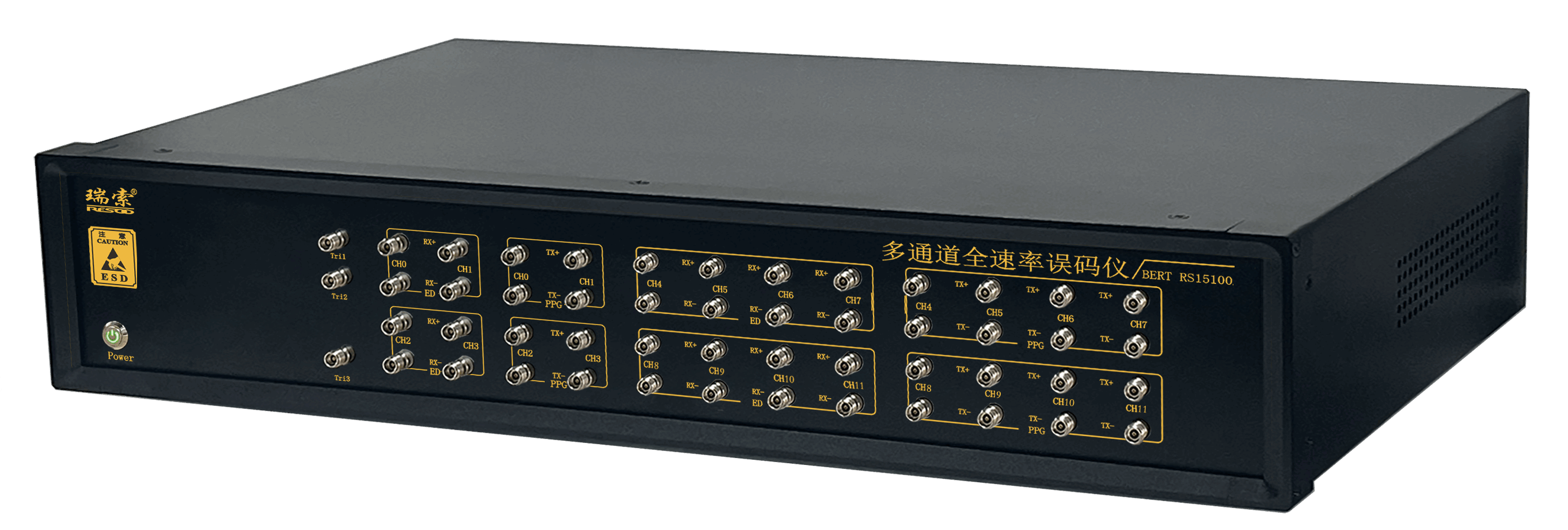

參考圖片，以實物為準
RS15100A-12是一款多通道，多速率，高性能，高質量的誤碼率分析儀. 它包含碼型產生器、時鐘產生、恢復電路、誤碼分析器；可以用于物理層和一致性測試，憑借其獨有的多道射頻信號及自定義速率測試，單獨速率支持和互聯互通功能以及其從低速部分9.953G到15G和高速部分23G到31G的連續高帶寬性能，為客戶提供了低速9.953G-15G和高速23G-31G的NRZ信號源，同時也方便用戶的各種轉換互聯（包含光電轉換和速率轉換）?？商峁┛蛇x的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。
應用領域：
RS15100A-12 BERT是以研發，測試，生產，質量及工程全面通信人才為設計對象，幫助他們驗證芯片、器件、收發信機模塊及子組件、電路板以及系統。這些被測器件和系統主要在數據中心和通信行業使用，具有串行I/O端口，其速率從23G~31G。RS15100A-12 BERT可用于多種常見互聯標準的接收和轉換測試。
例如：
各種千兆以太網(Ethernet)；
各種光纖通道網(Fiber Channel)；
各種同步數據網(SDH/STM-XX)；
各種高速數據傳輸(Infiniband-HDR)；
芯片間，芯片至模塊，背板，轉換器，有源光纖電纜接口等；
光收發模塊研發和生產;特別是并行100G產品；
光器件/子系統研發和生產；
系統設備供應商來料質量檢驗和生產；
系統設備的安裝和故障解決；
產品特點：
多輸出接口：12對差分信號輸出和3個時鐘信號；
多輸入接口：12對差分信號輸入；
高帶寬：從23G到31G（每通道）；
用戶自定義輸入：支持23G到31G和9.953G~15G任意速率用戶自定義輸入；
多電平輸出：差分200mV至1000mV可調節，幅值可配制。
多電平輸入：差分200mV至1000mV輸入；
極性可調功能：收發端極性可調；
校準功能：帶有傳輸延時校準功能，防止因線路傳輸延時產生的誤碼；
統計功能：帶有誤碼實時統計功能，并可生成測試結果文檔，用于數據分析；
擴展功能：帶有用戶可編程接口（API），允許用戶自定義開發上位機軟件；
記錄功能：上位機軟件帶有測試數據記錄存儲功能；
高穩定：連續5000小時無故障工作運行；
應用靈活：支持任意通道輸出，任意通道輸入（需滿足條件：同速率和同碼型）；
遠程互通：支持兩地兩臺互聯互通；
多種控制：支持用戶界面控制和遠程控制；
支持碼型(Pattern)：
支持碼型：(Pattern)：PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1；
應用接口：
觸發輸出：單端交流耦合1/8時鐘；
電口數據輸出：差分交流耦合，支持數據反相；
單端輸入匹配50歐姆匹配頭；
其它接口：
外殼接地柱
220V 交流電源輸入口
USB2.0接口1個
