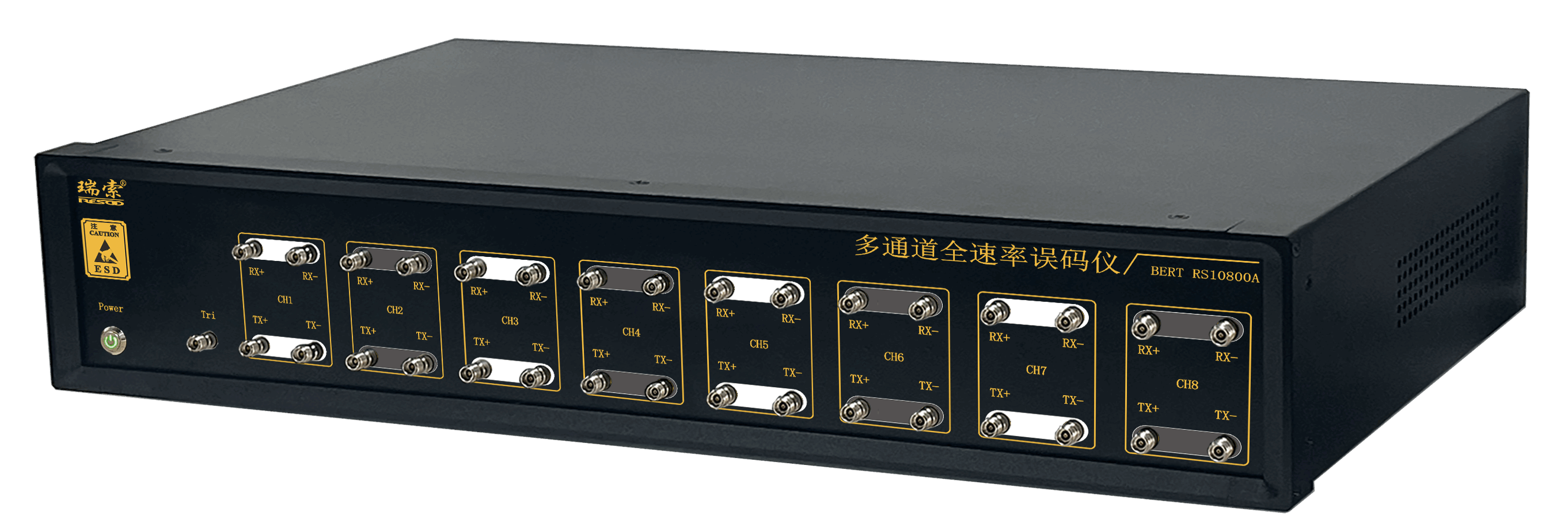

參考圖片，以實物為準
RS10800A-8系列是一款經濟高效、易于使用的800Gbps多信道BERT。它可用于在研發和制造環境中測試組件、電纜、光學模塊和系統。它支持多數據速率和NRZ/PAM4/PAM4+FEC模式，以滿足不同的要求。還可以提供可選的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。
應用領域：
RS10800A-8 BERT是以研發，測試，生產，質量及工程全面通信人才為設計對象，幫助他們驗證芯片、器件、收發信機模塊及子組件、電路板以及系統。這些被測器件和系統主要在數據中心和通信行業使用，具有串行I/O端口，可用于多種常見互聯標準的接收和轉換測試。
例如：
光收發器模塊（QSFP-DD、SFP-DD、OSFP、QSFP28、QSFP、CFP4、CFP2），轉發器和子系統。
光收發模塊研發和生產;特別是并行800G產品；
光器件/子系統研發和生產；
產品特點：
支持多種數據速率
支持NRZ/PAM4/PAM4+FEC（KP4）模式
主機側：8x115G PAM4
線路側：8x115G PAM4
內部參考時鐘
內置時鐘恢復功能
輸出可配置七抽頭預加重
KP4 FEC分析
多同軸射頻連接器
支持觸發時鐘
支持碼型(Pattern)：
PRBS7/9/11/13/15/16/23/31；PRBS7Q/9Q/11Q/13Q/15Q/16Q/23Q/31Q、SSPRQ、JPO3A/JPO3B、線性測試模式、方波
用戶定義模式（32位/64位）
應用接口：
觸發輸出：單端交流耦合；
電口輸出：差分交流耦合，支持?jǐn)?shù)據反相；
電口輸入：差分交流耦合，支持?jǐn)?shù)據反相；
單端輸入匹配50歐姆匹配頭；
其它接口：
外殼接地柱
220V 交流電源輸入口
USB2.0接口1個
