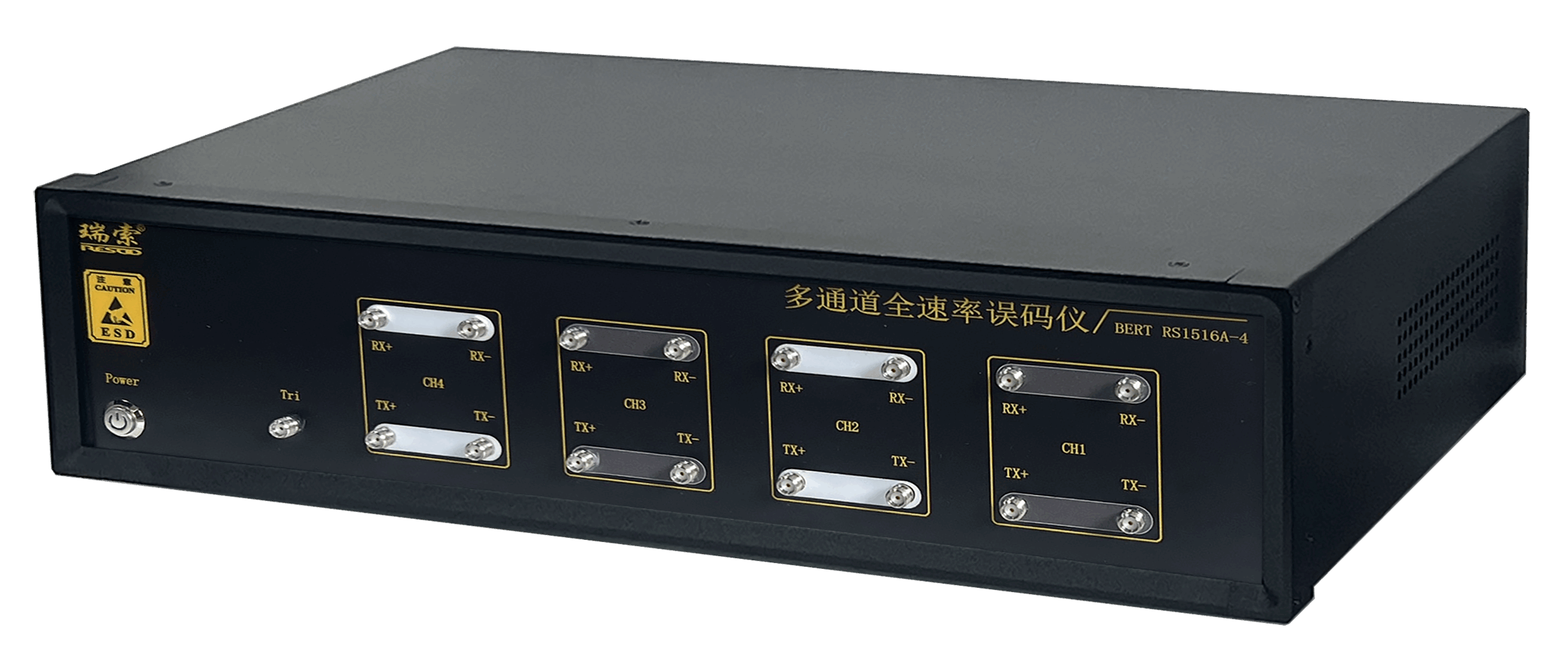

參考圖片，以實物為準

產品簡介

RS1516A-4是一款多通道，多速率，高性能，高質量的誤碼率測試儀. 它包含一個碼型產生器、時鐘產生和恢復電路、誤碼分析器；提供集成的計算機圖形界面接口實現RS1516A-4 BERT的控制。

還可以提供可選的DLL軟件接口供用戶編程；較低的功耗和緊湊的尺寸。

應用領域：

收發模塊研發和生產；

光器件/子系統研發和生產；

光纖通信系統;

衛星通信系統;

各種高速數字接口和總線標準（如USB、以太網、光纖通道等）;

系統設備供應商來料質量檢驗和生產；

系統設備的安裝和故障解決；

誤碼率測試儀是科研人員和工程技術人員進行通信系統研發和調試的重要工具;

產品特點：

典型速率：155M、622M、1.25G、2.125G、2.488G、2.5G、2.67G、3.125G、4.25G、6.144G、6.25G、8.5G、9.95G、10.3G、10.71G、11.1G、11.3G、12.5G,14G和15G；

從155M到15.2G任意速率；

支持碼型(Pattern)：

支持碼型：PRBS 7 、PRBS 9 、PRBS 15 、PRBS 23 、PRBS 31 ；

應用接口：

觸發輸出：單端交流耦合；

外部時鐘輸入：可以根據外部時鐘同步外部數據；

電口輸出：差分交流耦合，支持?jǐn)?shù)據反相；

電口輸入：差分交流耦合，支持?jǐn)?shù)據反相；

單端輸入匹配50歐姆匹配頭；

其它接口：

外殼接地柱

220V 交流電源輸入口

USB2.0接口1個
